產品特色
C141 Cable Assembly
半柔系列電纜

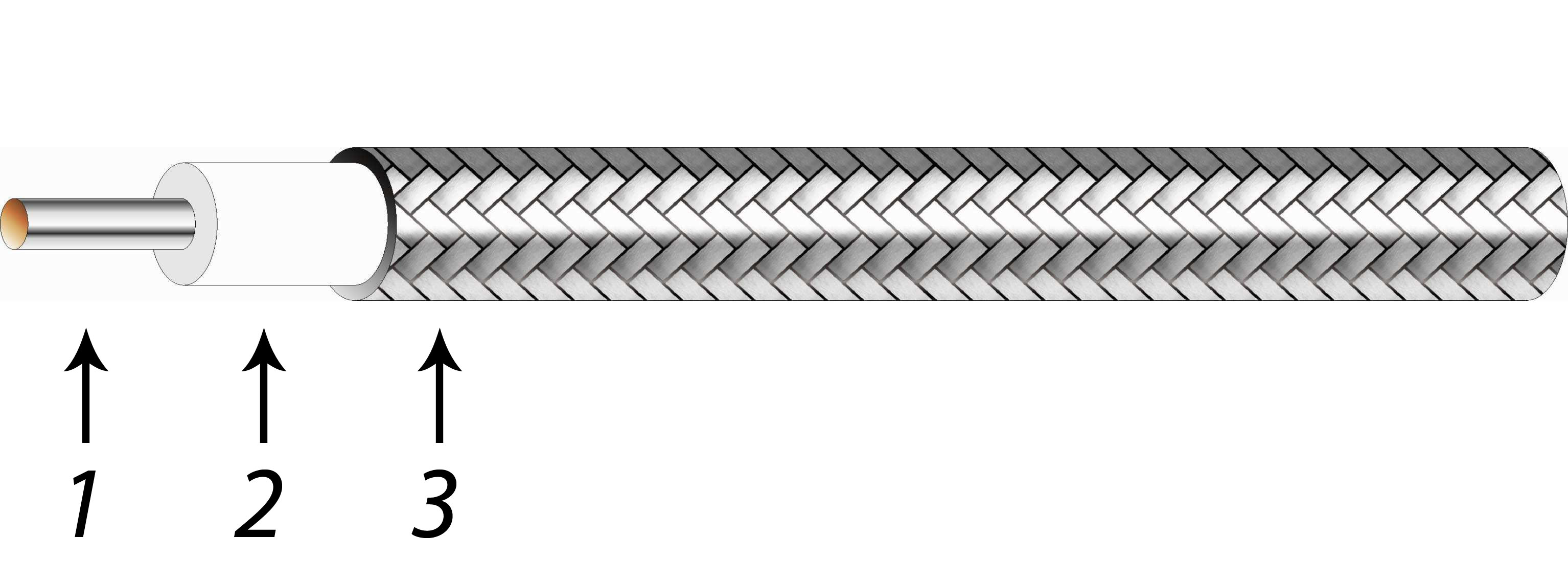

Construction 結構參數
| Item 項目 | Material 材料 | Dia. 直徑 (mm) |
|---|---|---|
| 1.Inner conductor 內導體 | SC 鍍銀銅 | 0.52 |
| 2.Dielectric 絕緣體 | PTFE聚四氟乙烯 | 1.65 |
| 3.Outer conductor 外導體 | Tin soaked copper braid 浸錫銅線編織 | 2.15 |
Electrical Characteristics 電性能參數
| Impedance 阻抗（Ohm） | 50 |
| Capacitance 電容（pF/m） | 95 |
| Velocity 傳輸速率（%） | 70 |
| Cut-off Frequency 截止頻率（GHZ） | 61 |
| Delay 延時（ns/m） | 4.7 |
| Max. working voltage 最大工作電壓（KVrms） | 1.5 |
| Shielding effectiveness 屏蔽衰減到 18GHz(dB) | 100 |
Mechanical & Environmental Characteristics 機械和環境性能
| Min. bend radius(single)最小彎曲半徑（一次）（mm） | 6 |
| Min. bend radius(Repeated)最小彎曲半徑（重復）（mm） | 20 |
| Working temperature range 工作溫度范圍(℃) | -55 to +125 |
Attenuation and average power rating 衰減和平均功率（20 ℃，sea level 海平面測試條件）
| Frequency 頻率(GHz) | Attenuation 衰減(dB/m) | Power 功率(CW) |
|---|---|---|
| 0．5 | 0.45 | 173.5 |
| 1．0 | 0.64 | 121.5 |
| 3．0 | 1.35 | 66.6 |
| 5．0 | 1.51 | 52.2 |
| 10．0 | 2.22 | 35.8 |
| 20 .0 | 3.29 | 24.3 |
Ordering Information 產品訂購信息
- C141-SMSM-300 (18G): 支援18G, SMA接頭180 to 180, 線長30公分
- C141-SMSM-500 (18G): 支援18G, SMA接頭180 to 180, 線長50公分
- C141-SMSM-600 (18G): 支援18G, SMA接頭180 to 180, 線長60公分
- C141-SMSM-1M (18G): 支援18G, SMA接頭180 to 180, 線長1米
- C141-SMSM-1M5 (18G): 支援18G, SMA接頭180 to 180, 線長1.5米
- C141-SMSM-2M (18G): 支援18G, SMA接頭180 to 180, 線長2米
- C141-SMSR-300 (18G): 支援18G, SMA接頭180 to 90, 線長30公分
- C141-SMSR-500 (18G): 支援18G, SMA接頭180 to 90, 線長50公分
- C141-SMSR-600 (18G): 支援18G, SMA接頭180 to 90, 線長60公分
- C141-SMSR-1M (18G): 支援18G, SMA接頭180 to 90, 線長1米
- C141-SMSR-1M5 (18G): 支援18G, SMA接頭180 to 90, 線長1.5米
- C141-SMSR-2M (18G): 支援18G, SMA接頭180 to 90, 線長2米
- C141-SRSR-300 (18G): 支援18G, SMA接頭90 to 90, 線長30公分
- C141-SRSR-500 (18G): 支援18G, SMA接頭90 to 90, 線長50公分
- C141-SRSR-600 (18G): 支援18G, SMA接頭90 to 90, 線長60公分
- C141-SRSR-1M (18G): 支援18G, SMA接頭90 to 90, 線長1米
- C141-SRSR-1M5 (18G): 支援18G, SMA接頭90 to 90, 線長1.5米
- C141-SRSR-2M (18G): 支援18G, SMA接頭90 to 90, 線長2米
