產品特色
SS405 Cable Assembly
Flexible coaxial cable, 50ohm M17/113-RG316 type
Applied standard: MIL-C-17

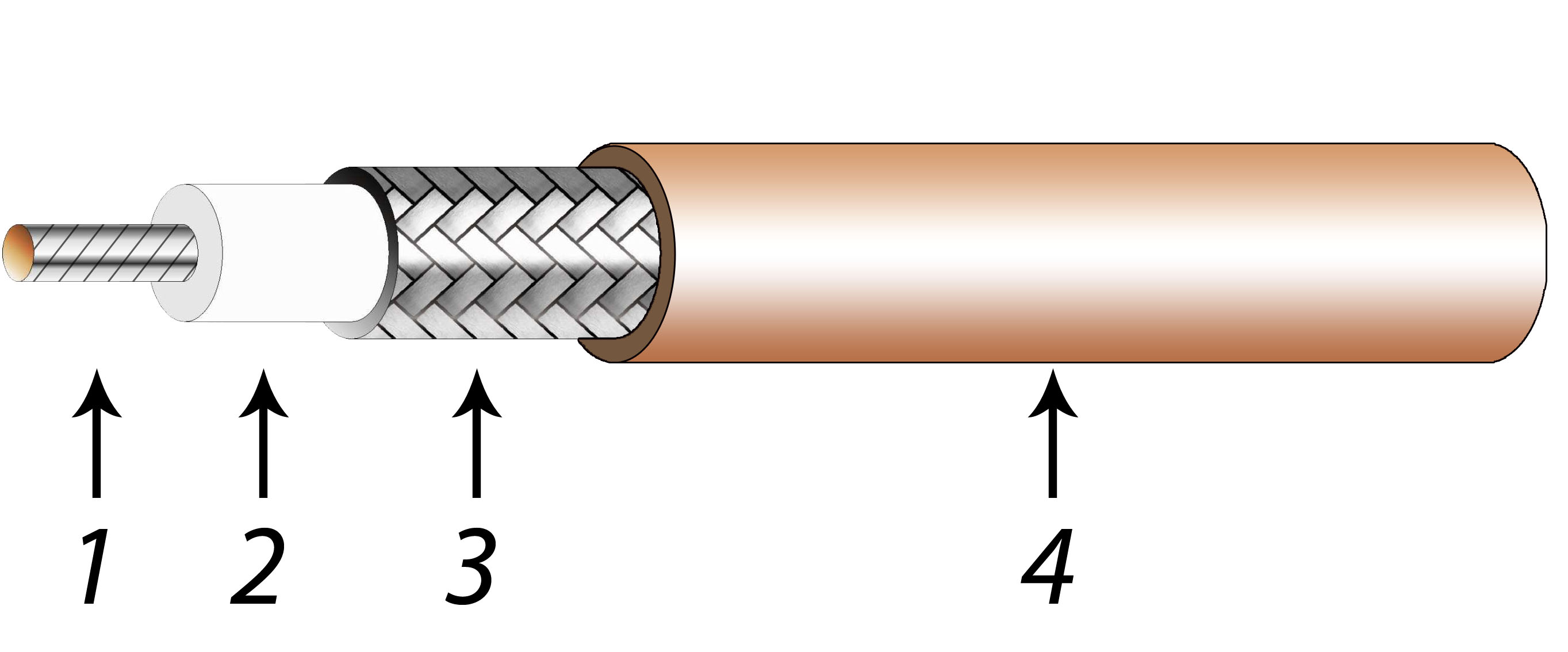

Construction 結構參數
| Item 項目 | Material 材料 | Dia. 直徑 (mm) |
|---|---|---|
| 1.內導體 Inner conductor | 鍍銀銅 sc | 0.52 (7/0.175±0.005) |
| 2.絕緣 Dielectric | 聚四氟乙烯 PTFE | 1.55 |
| 3.外導體 Outer conductor | 鍍銀銅線編織 Single silver plated copper braid | 1.95 Nom. |
| 4.護套 Jacket | 聚全氟乙丙烯 FEP | 2.50 +/- 0.1mm |
Electrical Specifications 電性能
| 阻抗 Cable impendance | 50 ohm |
| 電容Capacitance | 96.5 pF/m |
| 速率 Velocity | 69.5% |
| 耐電壓 Vlotage withstanding | 2000 Vrms |
| 工作電壓 Working Voltage | 900 Vrms |
| 工作頻率Operating frequency | 18GHz Max |
Mechanical & Environmental Specifications 機械環境性能
| 彎曲半徑Bend radius | 13 mm |
| 重量 Weight | 16 kg/km approx |
| 溫度范圍 Temperature range | -55 ~ +200 ℃ |
| 環保 RoHS compliance | Compliant |
Attenuation & power rating 衰減典型值
| Frequency 頻率(GHz) | Attenuation 衰減(dB/m) | Power 功率(CW) |
|---|---|---|
| 0．5 | 0.45 | 173.5 |
| 1．0 | 0.64 | 121.5 |
| 3．0 | 1.35 | 66.6 |
| 5．0 | 1.51 | 52.2 |
| 10．0 | 2.22 | 35.8 |
| 20 .0 | 3.29 | 24.3 |
Ordering Information 產品訂購信息
- SS405-SMSM-300 (18G): 支援18G, SMA接頭180 to 180, 線長30公分
- SS405-SMSM-500 (18G): 支援18G, SMA接頭180 to 180, 線長50公分
- SS405-SMSM-600 (18G): 支援18G, SMA接頭180 to 180, 線長60公分
- SS405-SMSM-1M (18G): 支援18G, SMA接頭180 to 180, 線長1米
- SS405-SMSM-1M5 (18G): 支援18G, SMA接頭180 to 180, 線長1.5米
- SS405-SMSM-2M (18G): 支援18G, SMA接頭180 to 180, 線長2米
- SS405-SMSR-300 (18G): 支援18G, SMA接頭180 to 90, 線長30公分
- SS405-SMSR-500 (18G): 支援18G, SMA接頭180 to 90, 線長50公分
- SS405-SMSR-600 (18G): 支援18G, SMA接頭180 to 90, 線長60公分
- SS405-SMSR-1M (18G): 支援18G, SMA接頭180 to 90, 線長1米
- SS405-SMSR-1M5 (18G): 支援18G, SMA接頭180 to 90, 線長1.5米
- SS405-SMSR-2M (18G): 支援18G, SMA接頭180 to 90, 線長2米
- SS405-SRSR-300 (18G): 支援18G, SMA接頭90 to 90, 線長30公分
- SS405-SRSR-500 (18G): 支援18G, SMA接頭90 to 90, 線長50公分
- SS405-SRSR-600 (18G): 支援18G, SMA接頭90 to 90, 線長60公分
- SS405-SRSR-1M (18G): 支援18G, SMA接頭90 to 90, 線長1米
- SS405-SRSR-1M5 (18G): 支援18G, SMA接頭90 to 90, 線長1.5米
- SS405-SRSR-2M (18G): 支援18G, SMA接頭90 to 90, 線長2米
